梯形丝杆扭矩与推力计算技巧

梯形丝杆扭矩与推力计算技巧

30°梯形丝杠螺纹代号用“Tr”及公称直径x螺距表示，左旋螺纹需在尺寸规格之后加注“LH”右旋则不注出。例如Tr36x6;Tr44x8LH等。各基本尺寸名称，代号及选型计算公式如下:

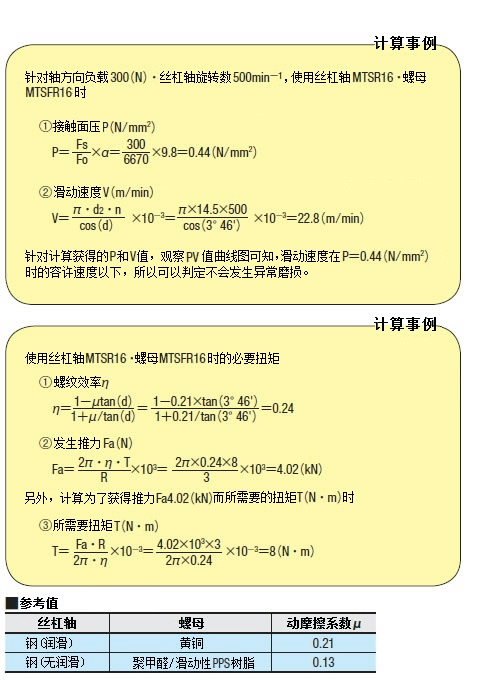

牙型角α=30°螺距P 由螺纹标准确定牙顶间隙ac P=1.5~5 ac=0.25:P=6~12 ac=0.5:P=14~44 ac=1外螺纹:大径d 公称直径;中径d2=d-0.5P:小径d1=d-2h3:牙高h3=0.5P+ac内螺纹:大径D4=d+2ac;中径D2=d2;小径D1=d-P:牙高H4=h3;牙顶宽f=0.366P;牙槽底宽w=0.366P-0.563ac螺纹升角ψ tgψ=P/π非精确等速传动场合可以套用以下公式计算:T1=(Ta+Tpmax+Tu)其中 T1:等速时的驱动扭矩:Ta=(fa*)/(2*3.14*n1);Fa:轴向负载N:Fa=F+umg f:丝杠的轴向切削力等N;:导向面摩擦系数:m:移动物体重量(工作台+工件)kg; g:9.8 Tpmax:丝杠的动态摩擦扭矩上限N.cm;Tu:支撑轴承等的摩擦扭矩N.cm上一篇:滚珠丝杆螺纹表面滚珠丝杆螺纹表面处理后需要做哪些检查?
