梯形丝杆计算公式:梯形丝杆推力计算怎么算?

梯形丝杆计算公式:梯形丝杆推力计算怎么算?

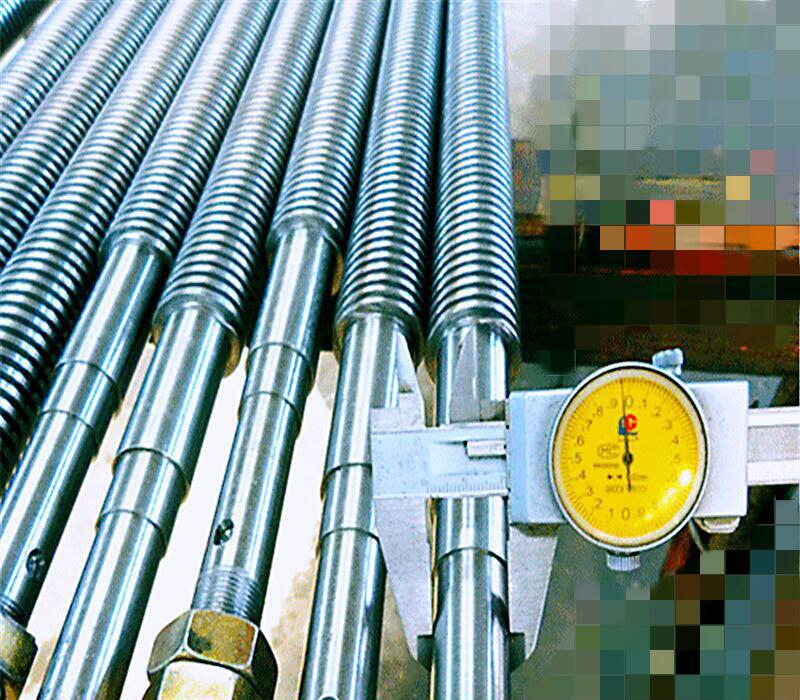

梯形丝杆计算公式:梯形丝杆推力计算怎么算?推力P=2πnT/Ln:丝杆传动效率,大约为0.9~0.95T:转矩L:丝杆导程标准规定30°梯形丝杠螺纹代号用“T”及公称直径x螺距表示，左旋螺纹需在尺寸规格之后加注“LH”，右旋则不注出。例如Tr36x6;Tr44x8LH等。

各基本尺寸名称，代号及选型计算公式如下:

牙型角α=30°

螺距P 由螺纹标准确定

牙顶间隙ac P=1.5~5 ac=0.25:P=6~12 ac=0.5:P=14~44 ac=1外螺纹:大径d 公称直径;中径d2=d-0.5P;小径d1=d-2h3;牙高h3=0.5P+ac内螺纹:大径D4=d+2ac;中径D2=d2;小径D1=d-P;牙高H4=h3;牙顶宽f=0.366P;牙槽底宽w=0.366P-0.563ac螺纹升角ψ tgψ=P/T上一篇:梯形丝杆非等速传动场合的计算公式
